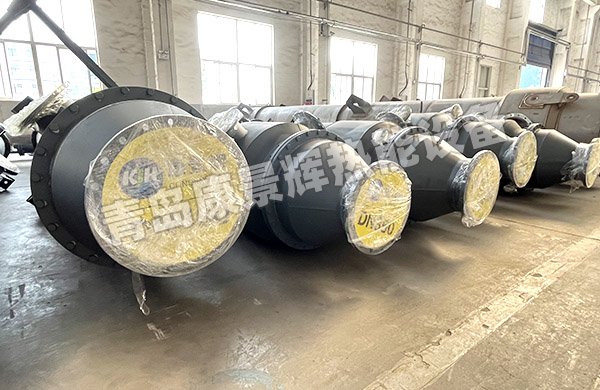

一、管式換熱器的分類

1.按結構形式分類（較常見）：

固定管板式：結構簡單、成本低，但管束不能自由膨脹，適用于溫差小、殼程介質清潔的場合。

浮頭式：一端管板可自由移動，便于清洗，適用于溫差大或殼程介質易結垢的工況。

U型管式：管子彎成U形，結構緊湊，可自由膨脹，但管內清洗困難，適用于高壓、高溫、腐蝕性強的介質。|

填料函式：一端用填料密封，結構簡單，但密封性差，適用于低壓、低溫、易結垢的場合。

列管式：一種管束與殼體分離的結構，常用于多管程設計，適合處理大流量、高溫差的工況。

2.按傳熱方式分類：

間壁式：冷熱流體通過管壁傳熱，不混合，較常見。

混合式：冷熱流體直接接觸換熱，較少見。

蓄熱式：通過固體蓄熱體交替吸熱和放熱實現換熱。

3.按TEMA標準分類（國際標準）：

TEMA（美國管式換熱器制造商協會）將換熱器分為三類：

ClassB：用于一般化工過程。

ClassC：用于普通商業應用。

ClassR：用于石油煉制及大型工業裝置。

二、管式換熱器的應用領域

管式換熱器因其結構堅固、適應性強，被廣泛應用于以下行業：

1.化工行業：用于反應熱移除、物料加熱/冷卻、蒸餾塔、換熱站等，如乙烯裝置中的裂解氣冷卻。

2.石油行業：用于原油預熱、冷卻、重油加熱、煉油過程中的熱量回收等。

3.電力行業：用于汽輪機系統中的冷凝器、給水加熱器等，提高熱效率。

4.食品行業：用于加熱、冷卻、殺菌等工藝過程。

5.制藥與HVAC：用于潔凈流體的溫控系統，適合對衛生要求高的場合。

管式換熱器因其結構多樣、適應性強、維護方便，成為工業換熱設備的主流選擇。不同結構類型適用于不同的工況條件，而廣泛的應用領域也體現了其在能源、化工、制造等核心工業中的關鍵地位。
